Signum Integritas provocat Imprimis ad Encoder cables in summus Volo Motion Control Systems
Encoder cables gesturum situm et velocitatem feedback significationibus inter gyrum vel linearem encoders et motum moderatoris vel servo impellit. Dissimilis in re publica cinematographica moderatio, in ambitu a duobus simultaneis et repugnantibus exigentiis definitis agunt: notae lineae altae frequentiae digitalis pulsus vel denique analogorum fluctus formarum cum minima detorquetione transmittunt, dum funis e regione currit vel cum emissiones potentiarum fasciculatur, ut motoribus ipsis motoribus substantialibus electromagnetici impedimentum generantibus. Ita fit ut funis encoder effectus non solum per ambitum electricam suum constituatur, sed quomodo parametri illi interfaciunt cum protocollo encoder specifica et strepitu ambitus institutionis.
Incrementales encoders utentes TTL vel differentiales RS-422 linea coegi outputs generant impedimenta pulsus in frequentiis quae directe scandunt cum velocitate motoria et resolutione encoder. A 2,500-linea per revolutionem encoder in servo motore currente ad 3,000 RPM pulsus in output producit in 125 kHz per canalem — et cum decoding quadratura processuum in ore transitus moderatoris ad 500 kHz. In frequentiis his, capacitas funis factor limitis fit: capacitas distributa inter conductores signos et inter signum et scutum retardat tempus ortum uniuscuiusque pulsus in ore, reducendo funem maximum super quem encoder fideliter operari potest. Pro RS-422 significationibus differentialibus, funem cum capacitate conductoris ad 100 pF/m limitabit utibile currendi longitudinem ad bene sub 30 metris ad 500 kHz oras rates, dum funis machinator pro 50 pF/m vel infra signanter se extendere potest.
Protocolla encoder absoluta — in iis EnDat, SSI, BiSS et HIPERFACE — postulationes in funem constructionem collocant, quia communicationem bidirectionalem involvunt inter encoder et frequentiam in horologio pellunt typice ab 1 MHz ad 16 MHz. In frequentiis his, propriae impedimenti congruens inter funem et aurigam/acceptatorem ambitus significantes fiunt. Impedimentum mismatches faciunt reflexiones insignes quae apparent sicut sonitus in linea data, positio data potentia corrumpens. Recte construitur encoder retinacula specificare impedimentum 100-120 Ω pro paribus differentialibus, constanter in plena fune longitudinis conservatum, ad magnas deliberationes inductas errores in alta resolutione systematum absolutorum feedback. Anhui Zhishang Cable Technologia Co, Ltd. producit retinacula encoder cum retorto arcte coercendo picem et velit geometriam ad obtinendum impedimentum firmum valores qui haec protocolla exigentia sustinent.

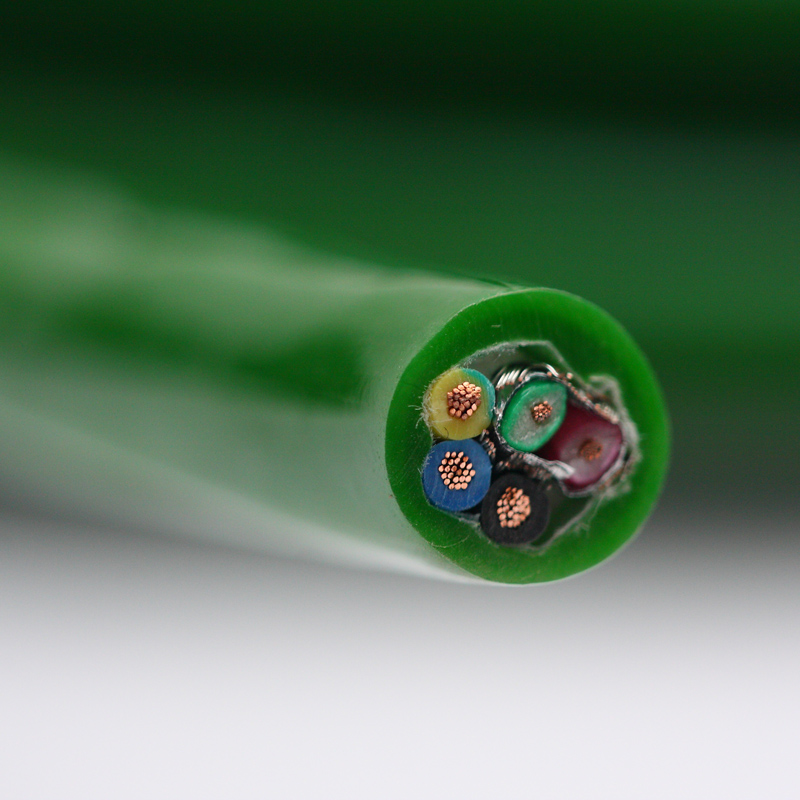

Defensio Architecture: Cur unus Super scutum saepe sufficit Encoder cables
Vexillum suppositio quod unum scutum altiore satis est ad insigne funis scuti speciem in applicationes funis encoder deiecerit, ubi multiplices species significationis cum diversis sonis susceptibilitates eandem funem corporis communicant. Funis encoder typicus paria signa quadraturae A/B/Z portat, conductores intentionis et fundi pro electronicis encoder, et interdum pila tergum par pro absoluta positione retentionis — singula cum alia impedimento, gradu currenti, et sensus impedimenti. Cum haec omnia uno altiore scuto teguntur tantum, inductiva et capacitiva coniunctio inter conductores potentiae et signum paria intra funem inextinguibili permanet, et scutum nullum praesidium contra hoc crossloquum internum praebet.
Solutio in funibus encoder summus perficientur est architectura scutulata: singula duo scuta pro utroque signo differentiali, cum scuto altiore pro tota remulco coniuncta. Singulae par scuta, aluminium-polyester de more ffoyle cum filum exhauriente, supprimunt capacitivum copulationem inter signa vicina paria et inter paria signa et conductores potentiae. Clypeus altiore, vel claua vel bracteis aeneis tincta, impedimentum primarium praebet contra impedimentum electromagneticum externum a motore coegi, cable lance vicinis, et ambitus generalis industrialis Tactus. Hoc duo-gradu accessus addit ad diam ac pretium rhoncus, sed in subtilitate motus moderandi applicationes operantis ad sub-micron positionis solutionis, alterno - positio opiniones errorum strepitus causatorum - longe carior est quam upgrade fune.
Clypeus grounding practice is as critical as clypeus constructionis. Suprema clypeus funis encoder cum terrae tutelae ad solum finem coegi/rectoris connexi debet, terram unam finiri formans, quae impedit clypeum venae ansarum, quae inter potentiam motoris finem et scrinium imperium e terra acti sunt differentiae. Si scutum utrinque innititur et ansa fundi existit — quae communis est in magnis machinis ubi diversae sectiones structuris ferreae sunt in potentia leviter diversae — clipeus inde vena per filum exhauriunt et intentionem in lineis signo muniendis inducit. Multae condiciones intermissae culpae in machinatione operationali reducuntur ad hanc speciem erroris fundamentalis potius quam ad culpam aliquam in ipso fune vel encod.
| Configurationis protegens | Externi Tactus Praesidium | Inter-Pair Crosstalk Suppressione | Typicam Applicationem |
|---|---|---|---|
| Solum altiore ffoyle | Moderatus (HF) | Nullus | Resolutio humilis incrementum encoder, brevis currit |
| Altiore plectere solum | Bonum (LF HF) | Nullus | Communes servo feedback, sonum moderatum ambitus |
| Singula par ffoyle altiore ffoyle | Bonus (HF) | Summus | Multi-protocollum encoders absolutum, diu decurrit |
| Singula par ffoyle altiore plectere | Praeclara (LF HF) | Summus | Summus-resolution servo, heavy EMI environments |
LENTO Vitae Requirements et Constructio Differentiae Inter Fixarum et Moventium Encoder Cable Installations
Funes Encoder instituuntur in duobus fundamentaliter diversis ambitibus mechanicis quae constructiones funes distinctas requirunt: fixa fusio a encoder machinae e stationario ad cinematographicam retractationem, et excitationem dynamicam in axibus machinarum movendis ut CNC machinis centris, brachiis roboticis, actuatoribus linearibus, systematibus gantariis. Haec duo genera institutionum tractantes ut convertuntur — utens funem fixum institutionis in applicatione dynamica vel super-instructo funem trahens catenae pro statice itinere — ducit ad defectum vel immaturam mechanicam vel superfluam impensam.
Nam catenae et applicationes continuae flexae, funis encoder constructionis, pluribus simultaneis postulatis mechanicis debet alloqui. Ductor stratura debet esse Classis 5 vel Classis 6 per IEC 60228, subtilia singula fila utens ut inflexionem accentus et lassitudinem vitae augeat — a Classis 6 conductor subductis 0.14 mm² sectionis transversim constare potest ex 50 vel pluribus singulis filis singulis infra 0.06 mm diametro. Polymerus insulatio flexibilia perdurare debet per plenam temperaturam operating sine rimas accentus, generalem propositum PVC in favorem TPE compositum vel specialiter compositum PVC cum flexibilitate humili temperatura conservata. Singulae scuta et scutum altiore e filo bracteis vel bracteis lambentibus construi debent cum satis LINO ad continuum electricum conservandum per decies cyclos flexorum sine evolutione rumpit vel intermittentes condiciones apertas in filum exhauriunt. Zhishang Cable flexos encoder funes continuum designat cum optimized laicis longitudinis pro elemento ductore subductis, curans ut helica geometria ducentium et scutorum naturaliter accommodat flexionem funes sine distrahendo onerare in elementis exterioribus generandis.
Minimum inflexio radii specificationis pro funis traheae encoder non est singularis valoris statice, differt inter radium dynamicum (continuum in operatione applicatum) et institutionem inflexionis radii (unum temporis inflexionis per excitationem). Dynamica inflexio radiorum pro funibus encoder altis-flexis typice specificatur ut 7.5× ad 10× funem diametri exterioris, dum institutionis radius inflexus sit 5× vel minus. Applicando institutionem flectis radium ut flexum permanentem — verbi gratia, fune circa ductum strictum in ductus fune excitans — regionem accentus mechanicam sustinendi efficit, qui in illo puncto defectum lassitudinem accelerat, quamvis funem ipsum non moveat. Distinctio haec technicae institutionis clare communicanda est, praesertim in inceptis retrofitis ubi novae rudentes exsistentes in viis fugatis iam confirmatis substituunt.
Potentia Supple Conductor Sizing Within Encoder cables: intentione Occumbo et sonitus coitus Trade-offs
Plurimi encoder funales includunt conductores dedicati pro intentione operativa ad electronicas encoder suppeditandas — typice 5V DC pro TTL-output incrementales encoders vel 8-30V DC pro HTL et multa genera encoder absolutae. Hae potestates conductores parvae sunt in sectione transversali relativa ad aequivalentias in funibus potentiae, sed inspectio directum effectum habet in encoder perficiendi quod saepe praetermittitur. Intentiones guttae per potentiam copiam conductores copiam intentionis ad encoder terminales minuunt, et efficaces operantes circa finem inferioris suae intentionis specificati, possunt signa outputa cum reducta amplitudine, aucta tempora oriuntur, vel — 5V TTL in casu oriuntur cum stricta intentione orae — logicae gradus intermittentes errores, qui difficulter distinguuntur a sonis vitiorum inducti.
Gutta voltagium acceptabile calculandum requirit ut sciat consummationem currentem encoder, funem longitudinem currere, et sectionem transversim conductor. A 5V encoder trahens 150 mA super 20-metrium funem cum 0.14 mm² copiam conductores experientias circa 0.86V compositionis copiam et reditum guttam — plusquam 17% nominalis copiae intentionis, quae encoder bene infra suam 5V copiam et in margine ponit ubi output signum notae recedit. Copia conductor sectionem transversalem augens ad 0.25 mm² hanc guttam ad circiter 0.48V reducit, marginem adaequatum restituens. Nam officinae ubi diuturnae funis currit necessariae sunt, quidam artifices servo coegi praebent opportunam encoder copiam voltage output quae recompensat ad resistentiam funes, sed haec accuratam cognitionem requirit cum conductor funis resistentiae et non potest substituere pro recta conductore in sceno designandi inspectionem.
Ultra gutta intentionis, potentiae conductores intra funem encoder sunt potential strepitus iniectio semita. Commutatio sonitus in encoder copia - generatae a copia potentiae internae coegi vel ex machinae bus DC deductae - coniuges capaciter in paria signa vicina si copia conductores non satis separantur vel muniuntur ab signo paria intra funem. Haec una causa est cur conductores in funem bene disposito encoder saepe sua cuique clypeo positi vel in periferia e signo paribus positi, quam passim intra funem fasciculum distribuantur. Ut partem applicationis machinalis subsidii, Anhui Zhishang Cable Technologia Co., Ltd monet clientes de potestate conductoris crucis-sectionis electionem et funem constructionis optiones fundatae in actu encoder currenti requisitis et spatiis institutionis, ne copia relatarum perficiendi quaestiones antequam in agro occurrant.
Aestimata intentione Iacta pro Communi Encoder cable Configurationes (5V Supple, 150 mA Load)
- 0.14 mm² conductores, 10 m currunt; ~0.43V gutta (8.6% of 5V); in confinio acceptabile vexillum TTL encoders.
- 0.14 mm² conductores, 20 m currunt; ~0.86V gutta (17.2% 5V); copia voltage verisimile infra encoder minimum rating.
- 0.25 mm² conductores, 20 m currunt; ~0.48V gutta (9.6% of 5V); intra acceptum range pro 5V encoders maxime.
- 0.34 mm² conductores, 30 m currunt; ~0.53V gutta (10.6% 5V); idoneus diutius currit sine mina parte intentione pretium.
