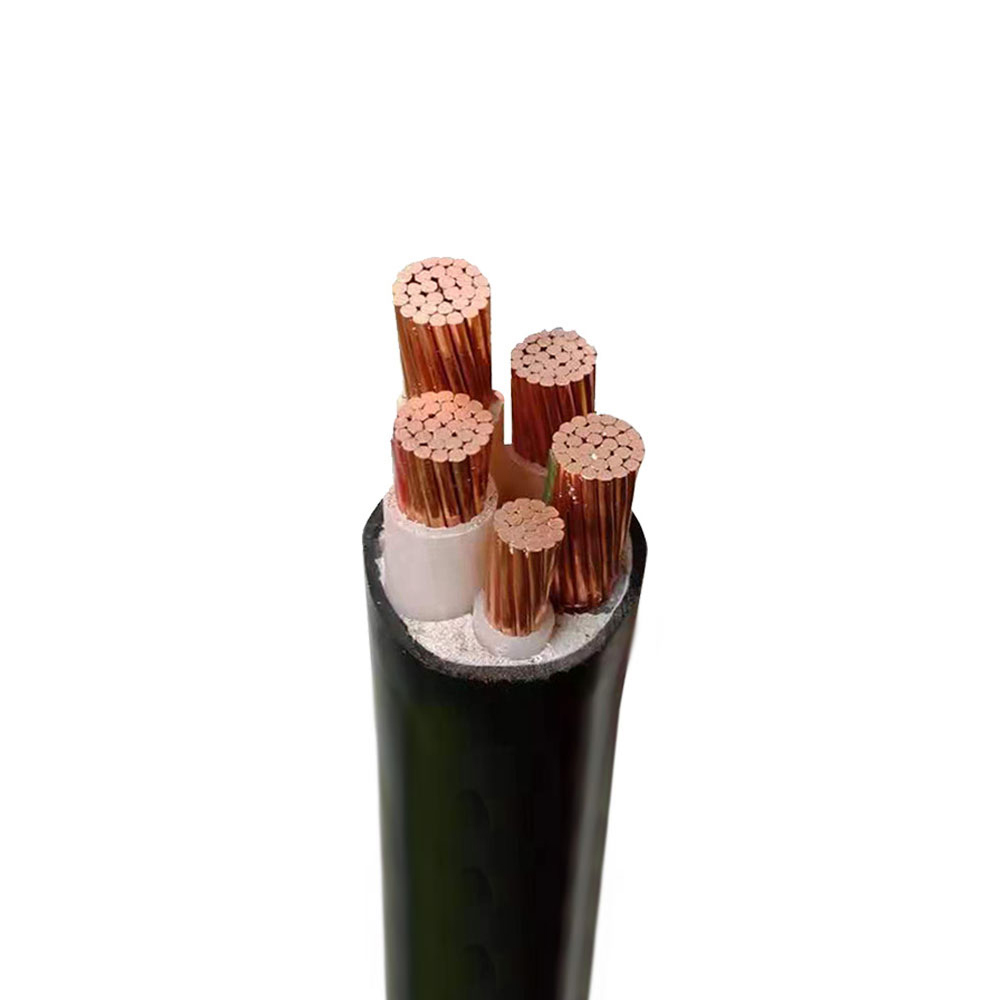

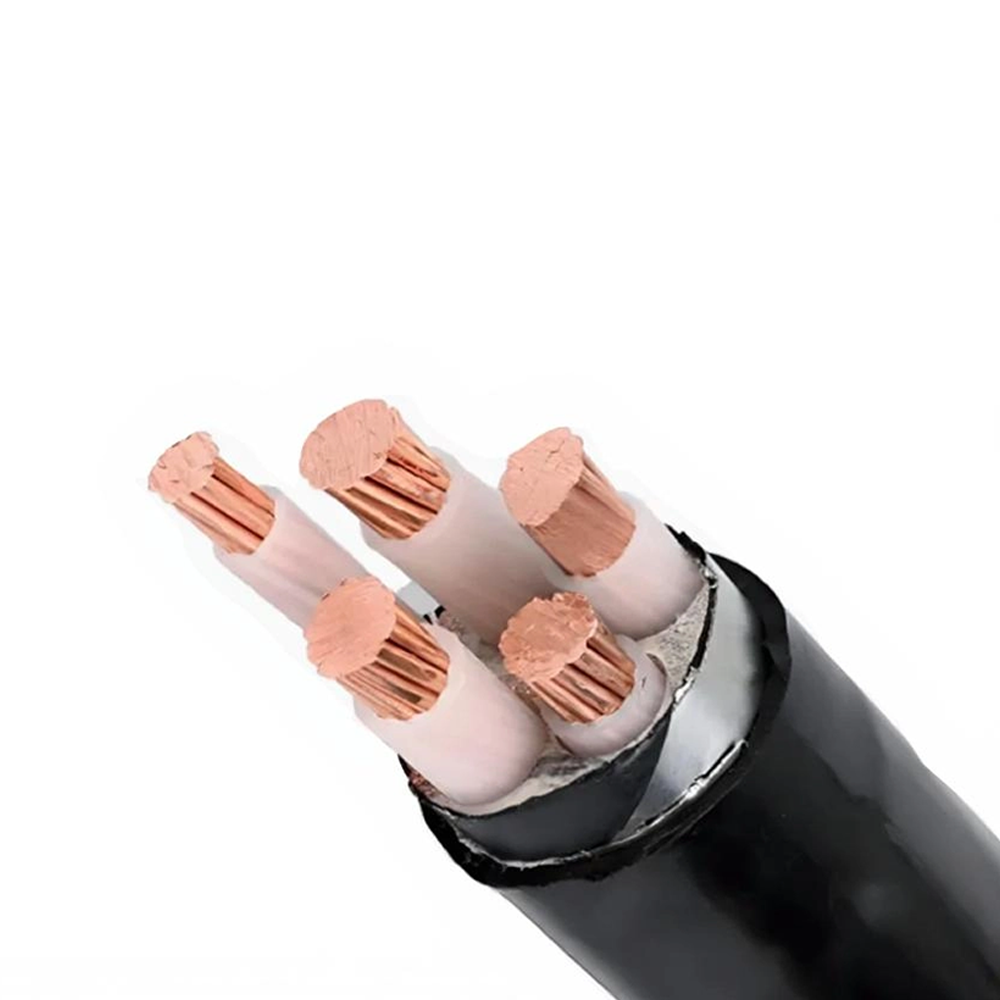

Quomodo intentione Classis determinat Power Cable Construction ab intus Out?
Voltage classification is the single most consequial design parameter for a potentia funem , et agit constructionem decisionum ad singulas tabulas - conductor, velit, protegens, iaccam. Potentia funes late dividuntur in intentionem humilem (LV, usque ad 1 kV), mediae intentionis (MV, 1 kV ad 35 kV), et alta intentione (HV, supra 35 kV). Unusquisque gradus in intentione ordinis inducit constructionem requisita quae transcendunt solum crassitudines parietis velitationis augens.

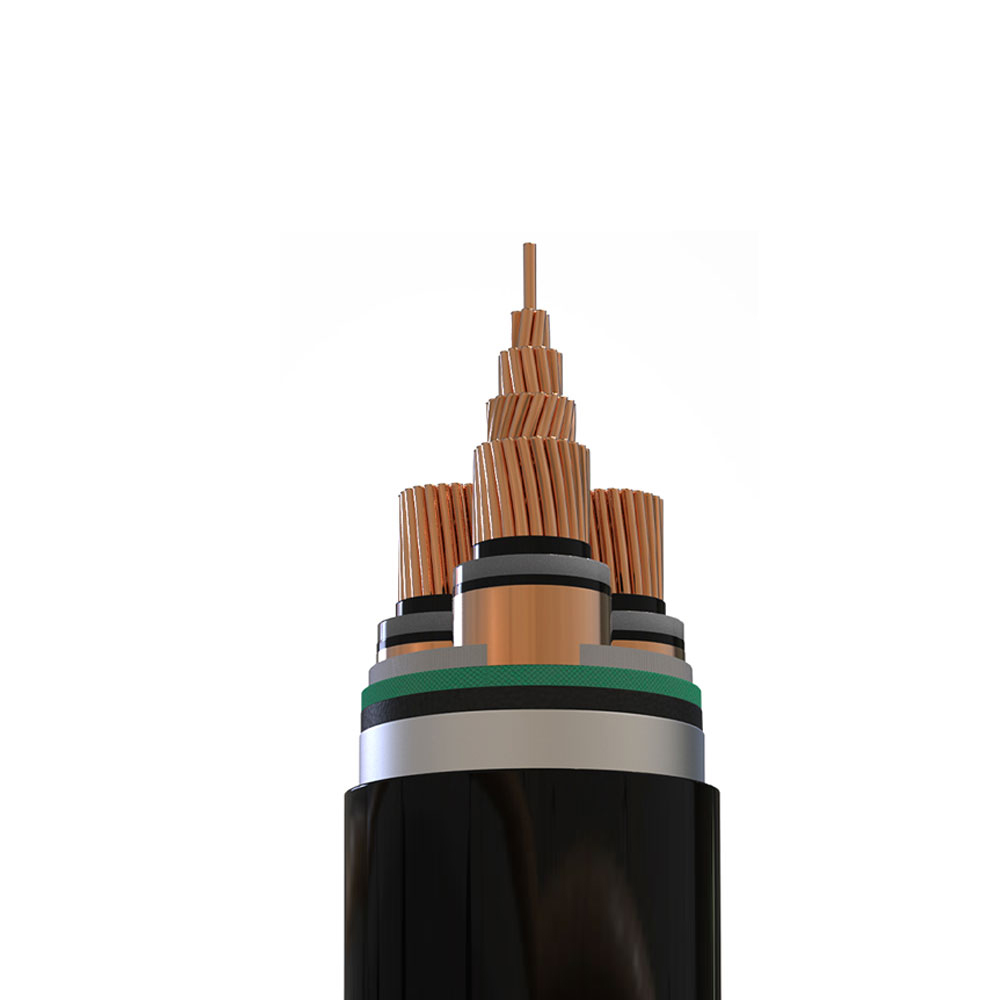

In gradu humili-voltage, munus primarium insulationis est impedire conductores agere cum conductoribus et modicis campi electrici graduum praesentes sustinere. PVC et XLPE parietes insulationis 0.7—1.0 mm sufficiunt pro funibus 0,6/1 kV aestimatis. Distributio campi electrica in hac intentione relative uniformis est, et nulla necessitas est pro stratis campi gradatim. Funes autem mediae intentiones agunt sub intensionibus campi electrici ubi campus contrahitur ad irregularitates conductoris superficiei - oras subrectas, oxidationes superficiei, excursiones microscopicas - missionem partialem inchoare possunt quae insulationem super tempus erodit. Hac de causa MV funes ductorem velum requirunt: iacuit compositi semiconducting immediate applicati super conductorem qui campum electricum aequat exhibens superficiem aequipotentialem continuam et aequabilem in insulation. Velum in exteriore insulationis superficie correspondente velum gerit idem munus in clypeo insulationis.
Velum in MV retinaculum velitationis religatum (non-stripabile) vel seminexum (stripable) secundum modum terminationis iungi debet. Tegumenta non claudentia instrumenta secanda requirunt et artificiosam technicam funerum ad vitandum superficies insulationis incidentes; screens spoliabiles permittunt iacum semiconducting pure depilatum, at interfaciem definitam introducunt quae tractanda sunt ne umor in limes ad intra insulae screen. In voltages supra XV kV, screen metallicum super velum insulationis plenum currens capacitivum funem portare debet, qui fit significativum per longum funem currit - factor qui ductorem vel sectionem transversalem decernit sine culpa exigentii currentis.
Comparet XLPE et EPR Insulation in Medio-Voltage Power Cable Applications
Ad medium-voltage potentia funem s, electio inter polyethylene (XLPE) et ethylene propylene Flexilis (EPR) insulatio una est ex praecipuis materialibus decisionibus consequentiae, et saepe ob solum pretium facta est — quae constanter ad mismatches faciendos in ambitus quaerendo ducit. Unaquaeque materia vere diversas habet figuras perficiendas, quae mappas ad condiciones applicationis specificas habent.
| Property | XLPE | EPR |
| Max Conductor Temperature (Continuous) | 90°C | 90°C |
| Dielectric Constant (εr) | ~2.3 (infima) | ~2.8-3.5 (moderari) |
| Aqua Arbor Resistentia | Moderari (arbores-retardant gradus ad infectum ambitibus requirit) | Praeclara (obsistente in se) |
| Flexibilitas | Dura, praesertim humilis temperaturis | Flexibile per late temperatus range |
| Capacitive dato Current | Inferius (ob low εr) | Superiores (fines funes longitudinis utibile ad HV) |
| Typical Pretium Secundum XLPE | Baseline | 20-40% premium |
Fere significantia differentia inter duas materias est aqua ligni resistentia. Aquae arbores sunt canales degradationis dendriticae quae propagatores per polyethylene-substructio velit in praesentia humoris et AC electrici campi vis. Vexillum XLPE suscipit aquam quae super operas periodos 10-20 annorum in humidis vel in officinarum sepultis directis condensatur. Lignum retardat XLPE (TR-XLPE) compositum cum additivis quae initiationem inhibent, praesto sunt et late in usu funalium distributionis adhibitae, sed sumptus addunt et fabricam requirunt ad principium et formas compositas specificas qualificatas. EPR, cum rubber compositionem cum fundamentali structura et humore permeabilitatis notis diversis fundamentalibus, in se resistit cum aqua arbore sine additivis additivis. Nam rudentes in directa sepulturae, aquaeductus inundatis, vel applicationes subaquaneae constitutae, resistentia humoris EPR efficit ut technice rectam electionem cuiuscumque pretii premium.
XLPE inferiores dielectricae constantes ei commodum dat in transmissione efficientiae per longam funem ad medium et altum intentione decurrit, quia capacitivum currentis currentis - quod etiam cum nullo onere iungitur fluit - dielectrico constanti proportionalis est. In cable systemata ubi currentes increpans significantem fractionem ampacitatis funes thermarum (funes typice longiores quam 10-15 km ad 33 kV), XLPE inferiores εr directe in facultatem onus-portandi utibile vertit.
Arma electa pro cables potentiae: Steel filum, chalybe Tape, et aluminium filum comparatum
Tutela mechanica per armaturam requiritur quoties vis funis institutionem sustinere debet - tensionem trahens, compressionem ab backfill, impulsum ab machinatione excavatione, vel pressione e funibus innixa subsidiis structurarum per longas palmos. Genus armorum electio non solum observantiam mechanicam afficit, sed etiam funem AC electricam agendi rationem, pondus et corrosionem resistentiae modis, quae in scaena specificatione saepe praetermittuntur.

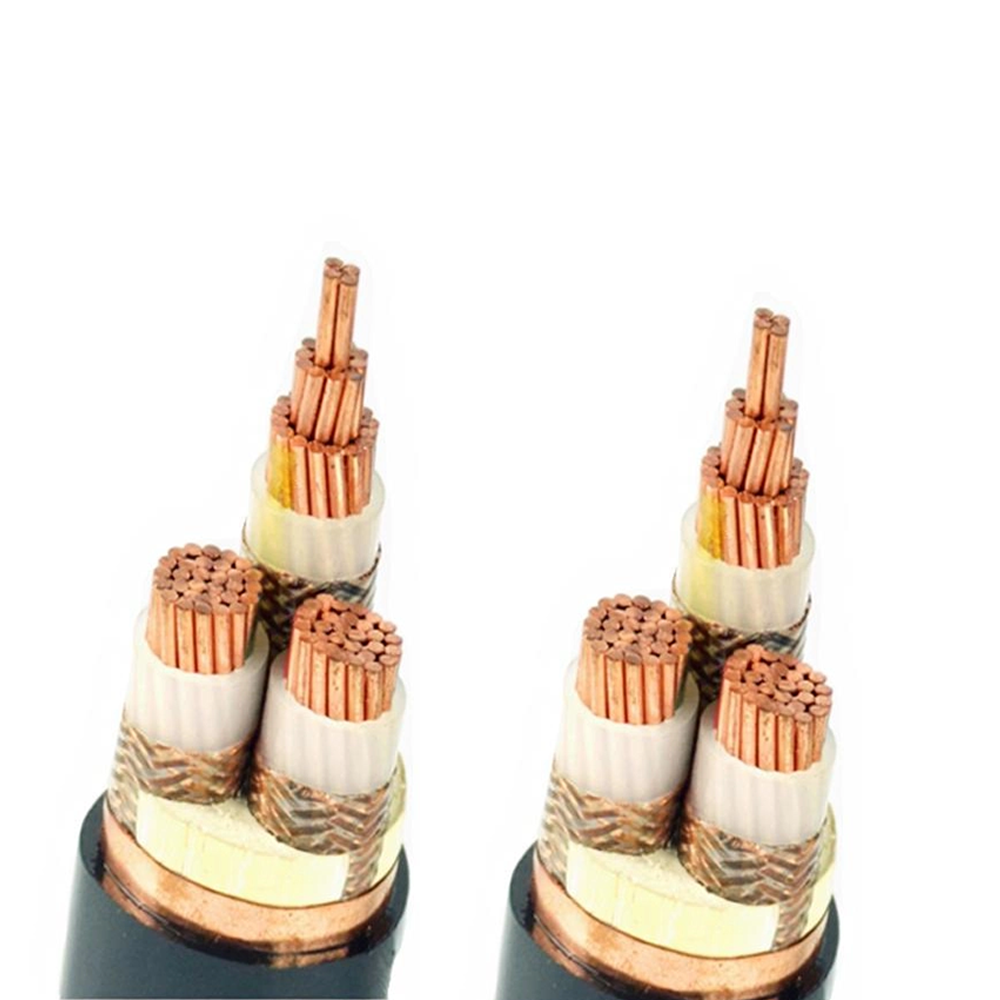

Steel Wire Armor (SWA)
Arma filum chalybeum constat singulis galvanisatis vel immaculatis filis ferro helices applicatis super stratum stratum sub iaccam exteriorem. SWA supremam distrahendi vim praebet cuiusvis generis armaturae, eamque rectam electionem pro funibus subesse notabilium axialium trahentium vires in institutione — quales sunt rudentes per ductum per longa spatia trahi, vel funiculos submarinos tensioni institutionis obnoxios. Filum comitis et diametri eliguntur ad scopum fracturae oneris consequendam; nam magnae potentiae funes, SWA frangentes sarcinas 50-200 kN effici possunt. Autem, filum ferreum armaturae in nucleo AC potentiae funiculos magneticum damnum mechanismum significantem creat: armatura circumductum magneticum circum conductorem currentem portantem format, et curricula in filis armaturae calorem generant. In singulis e rudentibus, damna SWA ad 30-50% damna conductoris pervenire possunt, graviter reducendo ampacitatem efficacem. Hac de causa, nuclei ac rudentes supra circiter 70 mm² conductor sectionis transversalis aluminium pro ferro (AWA) pro ferro utere debent.
Ferro Tape Armor (STA)
Ferro taeniola armatura duabus imbricatis tapes ferro adhibitis in contrarias partes utitur ut compressionem radialem resistentiam et tutelam contra copias opprimendas adhibeat. STA levior est quam SWA et frugi magis, sed minimam vim distrahendi praebet - non aestimatur ad institutionem trahendam et sub axe axiali onus erit. STA convenit funibus in terra stabili protinus obrutis ubi praesidium mechanicum contra incidentes impetus et impetus rodens est primaria cura, sed ubi tensio significantia tendentia non anticipatur. Tape-in-taeniola constructionem etiam minus aequabilem coverage quam filum armatura praebet, helicas intermissiones relinquens inter stratis taeniolarum ubi vis impulsus feruntur penetrare possunt.
Aluminium Wire Armor (AWA)
Armatura filum aluminium mechanice aequivalet SWA in distrahendo (cum paulo majoribus diametris ad restitutionem aluminii vires distrahentis inferioris) sed quaestionem magneticam iacturam in nucleo AC funes unius eliminat. Quia aluminium non-magneticum est, AWA circa conductorem ambitum magneticum non format et nulla signa notabilia damna currenti generat. AWA etiam signanter SWA levior est — aluminium densitas fere tertia pars ferri est — quae institutionem pondus ac funem trahens in magnas institutiones conatus minuit. Commercium est corrosio resistentiae in ambitibus terrae chemicae infestantibus: aluminium armatura in stratu valido et exsuperantia tutelam requirit in solo acidico vel areis electrochemicae operationis, ubi corrosio galvanica inter aluminium armatura et quaelibet structurae ferro contingentes accelerationem armorum degradationem causare possunt.
Brevis Circuitus Current Rating: Quid significat et quomodo computatur pro Power Cables?
Funis omnis potentiae habet duos distinctos ratings currentes qui utraque in quavis institutione contenti esse debent: continuam aestimationem (ampacity) ad normalem operationem, et brevem currentem aestimationem culpae condiciones. Brevis aestimationem saepe abest a facilioribus fune delectu processuum, funem tamen, qui non potest superesse culpae currentis in puncto institutionis futuram, incendere potest et incendium, apparatum damnum et personas aleam in primo culpae eventu exurere.
Brevis-circuitus currentis aestimationis computatur in suppositione calefactionis adiabaticae: in brevi culpae durationis (typice 0.1 ad 3 secundis ante technologiam tutelae culpam purgantibus), essentialiter omnis culpa industria conductorem calefacit quia tempus non sufficit ad significationem caloris transferendi ad medium insulationem vel circumiacentem. Temperatus adiabaticus ortum aequationem licitam brevem-circuitum currentem refert (I), conductor sectionis crucis (S), culpa durationis (t), et materiae conductoris constantes;
Licens apicem conductoris temperaturae in culpa limitatur ab materia velitatione: XLPE et EPR permittit maximam brevem-circuitum conductorem temperaturae 250°C (ab initio caliditatis ad maximam continuam operationem 90°C), dum funes PVC insulatae limitantur ad 160°C vel 140°C secundum conductorem sectionis crucis. Hi limites existunt quia excedentes illos irreversibiles Nullas damnum causat — liquefactionem, carbonizationem, vel damnum integritatis mechanicae — etiam si ipse conductor supervivat. IEC 60364-5-54 et IEC 60949 signa certas constantes aeris et aluminii conductores cum diversis systematibus velit.
A critica et plerumque neglectus aspectus aestimationes brevis-circuitus est quod verificari debet contra culpam maximam prospectivam in puncto institutionis funantis, non ad punctum suppletionis. Prospectiva culpa vena cum distantia a fonte decrescit ob impedimentum intermediorum emissorum et transformantium. Funis 200 metrorum e transformatori videbit culpam minorem currentem quam funem in terminales transformantis, sino sectionem transversalem minorem occurrere exigentii brevi-circuitu in loco remotiore. Calculum hoc faciendo in singulis segmentis fune magis quam unum valorem conservativum in systemate applicando, conductorem crucis-sectionis requisita et altiore institutionis sumptus significanter reducere potest.
Halogen-Free-Flamma Retardant Power cables: ubi requiruntur et quid signa Test
Halogen-liberi flammei retardant (HFFR) seu fumi halogen-liberi (LSHF/LS0H) funes specificationes magis magis in constructione et inceptis infrastructuris communes factae sunt, sed nominatio saepe applicatur sine plena intelligentia eorum quae in mensura designationis probat — et quid non metiuntur.
Vexillum PVC-insulatae retinacula combustae solve gas hydrogenium chloridum (HCl) sicut chlorinum in PVC compositis reagit cum productorum combustione. HCl mordax est, apparatu electronic damnosa etiam in concentratione longe infra homines toxici. In spatiis conclusis — cuniculos, naves, centra data, systemata subterranea deportationis — HCl e funibus ardentibus emissi possunt systemata electronica per totum spatium delere et ambitum mordax per menses post ignem eventum reddere. HFFR composita reponunt PVC cum polyolefin-substructio materiae continens hydroxidum flammeum retardantis fillers (typice aluminii trihydratae vel magnesii hydroxidi), quae emittunt vaporum aquaticum cum calefactum et zonam combustionem calefactam non producit vapores acidicos.
Clavis signa regentia funem HFFR perficiendi includit:
- IEC 60332-1 (Una funis flamma vagatur); Probat an una funis exstinguat se flamma definita applicata pro 60 secundis. Hoc limen minimum est quod paene omnes funes cum quibusvis contentis flammeis retardantibus transire possunt. Hoc experimentum praeteriens non indicat observantiam realem institutionem cum rudentibus aggregatis.
- IEC 60332-3 (Flamma Circulus Funis — Categoriae A, B, C, D); Fasciculum funerum in scala lance constitutum probat sub flamma definita per 20 minuta. Categoria A repraesentet summum volumen fune inauguratum (7 litres per meter) et gravissimum est. Categoria transiens A IEC 60332-3 significativum indicator flammae divulgationis effectus in repositorio reali officinarum.
- IEC 60754-1 and -2 (Halogen content); Gas emissionem acidi et pH vaporum combustionis probat. Funem conventus IEC 60754-2 habet pH supra 4.3 et conductivity infra 10 μS/mm in test combustionis, contentum halogen humilem confirmans. Haec probatio est quae discernit HFFR a vexillum retinaculum flammeum PVC funes.
- IEC 61034 (Densum fumi); Lucem transmissionis per fumum ex funali ardenti metitur in 3m 3m × 3m examinis camera. Minima 60% transmissio est limina fumi notationis humilis, ad visibilitatem evacuationis in aedificandis ignibus pertinens.
Momentum momenti est quod "flamma retardans" et "halogen-liber" independentes sunt proprietates, quae in data fune coniungi possunt vel non possunt. Funis halogen liberum esse potest quin flamma praesertim retardatur (polyolefin purum sine fillers flammeo retardante), vel flamma retardat quin halogen liberum (vexillum FR-PVC). Specificare LSHF vel HFFR requirit utrasque proprietates simul, et procuratio documentum referat signa certa IEC testium quae praetermittenda sunt potius quam in pter solam labellam, sicut haec vocabula trans mercatus uniformiter definita sunt.
Custom Power Cable Design: Translating Application Requirements into Construction Specifications
Consuetudo funis procurationis incipit a requisitis definitionibus quae longe excedit speciem intentionis rating et conductoris crucis-sectionis. Funis potentiae consuetudo proprie determinata sex circulos parametri interdependentes operit, quarum unaquaevis spatium designat praesto fabricanti;
- Parametri electrica: Ratio voltage (U0/U), maximus continuus currentis ad institutionem conditionem destinatam (non libero-ampacity aere), prospiciens breve spatium currentis et culpa alvi temporis, et quaevis potentiae qualitas angustiis ut harmonica contenta quae neutras inspectionem afficit.
- Mechanica institutionem condiciones: Modus institutionis (sepulturae directae, aquaeductus, cable lance, aerea, subaquanea), tensionem trahens per institutionem, radium minimum flectere, sive funis motum continuum post institutionem experietur, et quodlibet pondus vel diametro angustiae ab aquaeductu rationes impleant vel limites funis lance onus impositos experietur.
- Environmental detectio: Ambiens temperatus range, humiditas et aqua detectio, UV detectio durationis et intensionis, contactus (album specificarum substantiarum), soli resistivity pro funibus sepultis (quae tam ampacitatem quam corrosionem tutelae requiruntur afficit), et an rodent oppugnationis praesidium requiratur.
- Ignis perficiendi requisita: Utrum institutionem requirit flammam limitationem divulgatam (IEC 60332 categoriam), circuii integritatem sub igne (IEC 60331 — pro funibus, qui pergere debent ad munus per ignem, qualis potentia nutritur utilitas), limitatio gasi acidorum (IEC 60754), vel fumus densitatis limitatio (IEC 61034).
- Regulatorium et certificationem requisita: Quae signa nationalia vel regionalia funem satisfacere debent (IEC, BS, UL, CSA, GB/T), et utrum certificatio tertia partium ex testi agnito domo requiratur ad constructionem specificam ordinatam potius quam ad similem referentiae referentiam.
- Servitium vitae exspectatio; Design vita 20, 30, vel 40 annos afficit velit materialis lectio (XLPE scelerisque rate senescit versus EPR) et gradu accelerato canus probatio requiritur ad consilium convalidandum. Rudentes applicationes infrastructurae saepe specificatae sunt ad vitam servitutis 40 annorum, quae requirit velit materiales stemma notae stabilitatis diuturni temporis scelerisque demonstrandi.
Cum omnes sex coetus moduli definiuntur, fabrica fabricam efficere potest, quae singulis coercitionibus satisfacit sine machinis singulis elementis. Plus-specificationis in una area cum sub-specificatione in alio, communis error est in usu funis procurationis: emptor qui designat armaturam ad vim maximam distrahendi, sed omittit ambitum chemicam expositam recipere potest funem ferreum armatum qui intra triennium in solo industriae acidico corrodit, non obstantibus singulis certa speciebus occurrentibus.
Screen Bonding Methods in Medium-Voltage Power cables and their Effect on Damns and Safety
Velum metallicum seu involucrum mediae intentionis funis inservit duobus propositis: praebet iter retum pro currenti et culpa currenti capacitivo praecipiens, et limitat campum electricum extra funem prope nihilum, curatores et apparatum adjacentium protegens. Quomodo velum ligatur ad terminationes et iuncturas funes — methodus tegumentum ligaturae — maiorem et saepe minoris vim habet in calore systematis funes generationis, ampacitatis et personae salutis.
In uno puncto systematis connexo, funis velamentum terrae ad unum solum finem iungitur, opposito fine fluitans (vel per aestum fabricam ad terram connexum). Hoc obstat quominus currentes circumferantur ne per velum fluit - primarius fons screen damna in systematibus solidis nexa - funem ampacitatem augere possit per 10-30% ad solidam compagem comparati, quia damna I²R in screen eliminantur. Negotiatio-off est illa intentione quae per velum a fine aggerari ad finem erutum sub communi onere aedificat. Hoc "inducta vaginae intentione" augetur cum fune longitudine, onere currente et inter gradus disgregato, et calculi debet ut verificetur intra limites tutos pro curatoribus qui in operatione vivo vel extra velum finem attingere possent. Ad diuturnum systematum funem, intentione inducta ad finem apertam centum voltarum in pleno onere attingere potest, diligentem administrationem screen finem accessibilitas et usus circumscriptionum fluctuum voltagenarum ne praecaventia in mutationibus vagorum vel vitiorum condicionibus praecaveatur.
Vinculum crucis adhibetur in systematis fune longi in tres partes minores proxime aequales divisae. Tegumenta trium augmentorum funiculorum transponuntur in singulis articulis minoris sectionis — phase A velum connectit ad phase B velum, phase B ad phase C, phase C ad Phase A — ita ut super tres partes minores, unumquodque velum videat tertiam partem positivi seriei intentionis collationis ab unaquaque periodo. Si sectiones longitudine aequales sunt, intentiones inductae in tribus segmentis tegimentis fere totaliter elidunt, inde in prope nulla circulatione velum currentis et prope nulla intentione inducta ad sectionem maiorem. Crux compages humilitatis iacturae commodum coniungit unius puncti compagis cum humili stantis intentionis utilitas solidi compagis, quae praelata methodo funis circuitus longiores quam circiter 500 metrorum ad 11 kv et supra facit. Supremam institutionem requirit complexionem - sex velamentum nexus in unoquoque iunctura potius quam unum - et accuratam sectionem longitudinis aequationis in consilio.
